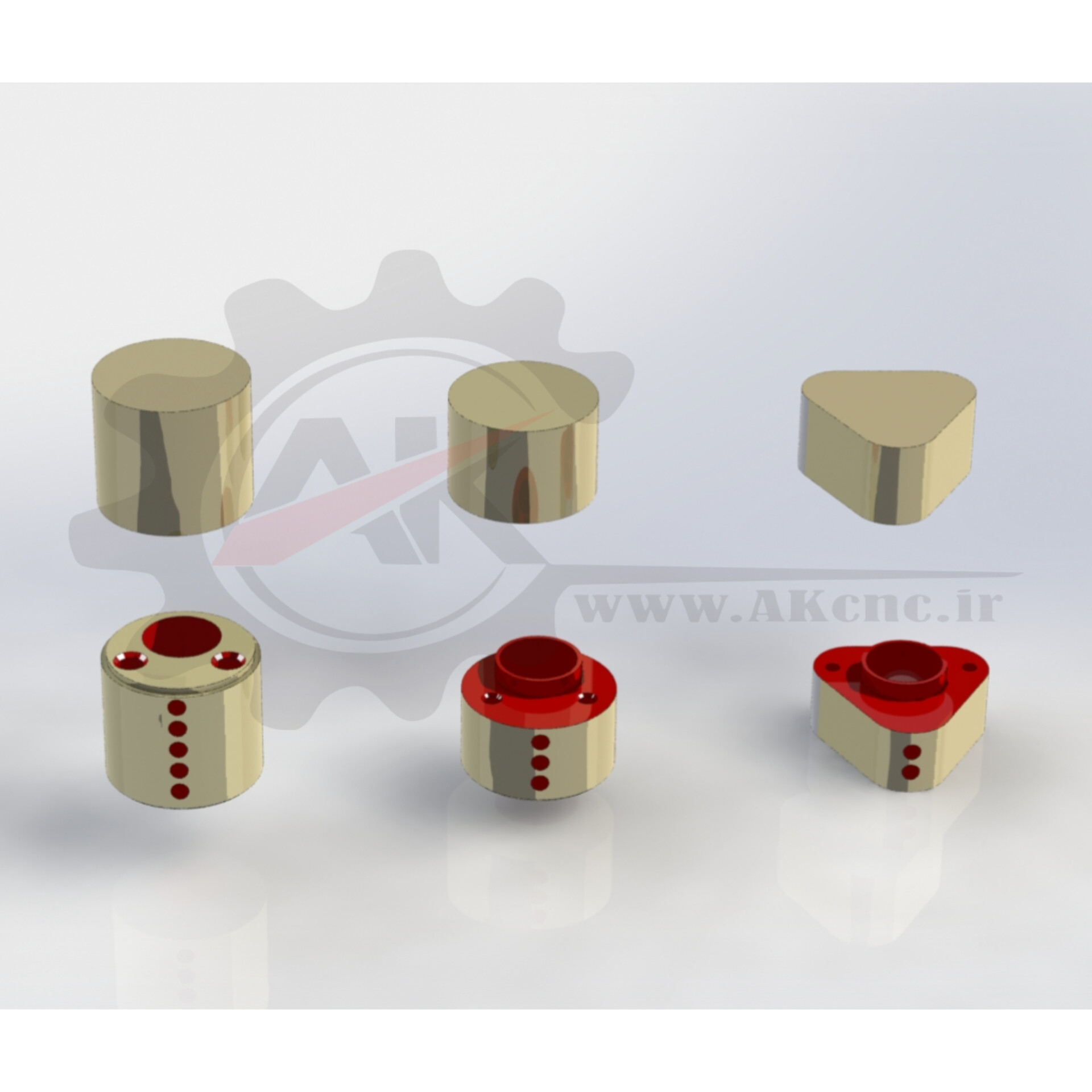

دستگاه CNC چهار ایستگاهه مخصوص ماشینکاری سیلندر قفل

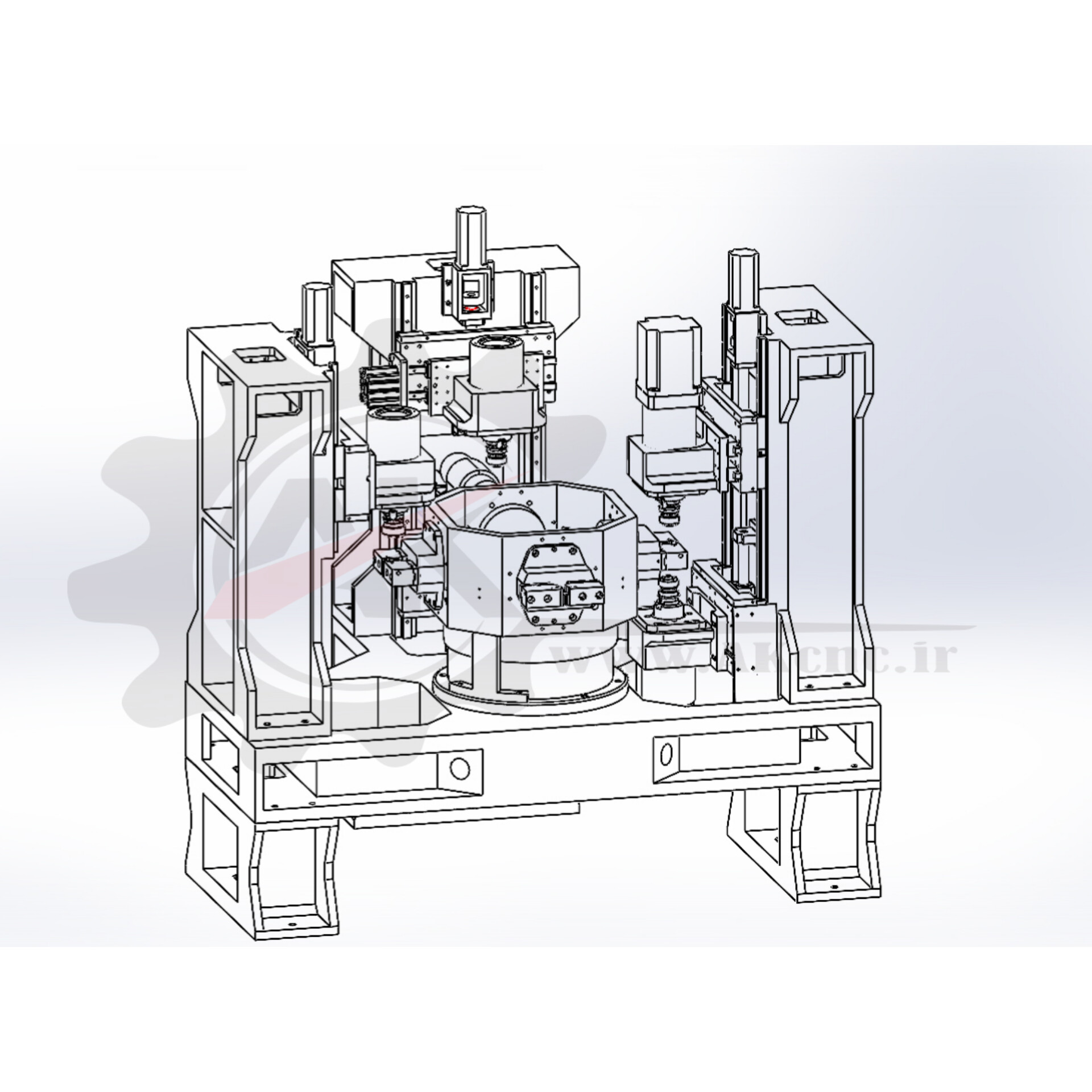

این دستگاه اختصاصی، یک راهکار تماماتومات و دقیق برای ماشینکاری کامل سیلندرهای قفل میباشد. طراحی این دستگاه بهگونهای است که با کمترین دخالت اپراتور، حداکثر بهرهوری و کیفیت در تولید انواع سیلندر قفل حاصل شود. دستگاه دارای چهار ایستگاه کاری مستقل و هماهنگ است که در ادامه توضیح داده میشود:
ایستگاه اول: بارگیری و تخلیه دستی
در این ایستگاه، اپراتور قطعه خام را در فیکسچر قرار داده و قطعه ماشینکاری شده قبلی را خارج میکند. طراحی ارگونومیک این ایستگاه باعث سهولت در کار اپراتور و کاهش زمان توقف میگردد.
ایستگاه دوم: دریلینگ (سوراخکاری اصلی)
در این مرحله، سوراخ اصلی با قطر ۱۳ میلیمتر روی قطعه ایجاد میشود. همچنین با افزودن ابزار مناسب، امکان اجرای عملیات کفتراشی (Face Milling) نیز در این ایستگاه فراهم است. موقعیتیابی دقیق و کنترل سرعت ابزار، دقت بالای سوراخکاری را تضمین میکند.
ایستگاه سوم: سوراخکاری جانبی و روبرو
در این ایستگاه، از محور عمودی (بالا)، دو سوراخ با قطر ۴.۲ میلیمتر ایجاد میشود. علاوه بر آن، از روبرو بسته به مدل سیلندر، سوراخکاری با قطر ۳ میلیمتر نیز وجود دارد.
ایستگاه چهارم: قلاویزکاری و فرزکاری دقیق
سوراخهای ایجادشده در ایستگاه سوم، توسط محور بالا قلاویزکاری میشوند. همزمان، محور زیر دستگاه میتواند عملیات فرزکاری و ایجاد نافی را انجام دهد که نقش تعیینکنندهای در عملکرد نهایی قفل ایفا میکند. این ایستگاه قابلیت شخصیسازی ابزار را برای مدلهای مختلف سیلندر داراست
